전송속도 변환
4800, 9600, 38400, 115200 bps 사이의 서로 다른 장비 통신속도를 연결합니다.
KCT NMEA SERIES
입력은 유연하게,
출력은 정확하게
KCT-HB4P는 NMEA 0183 신호의 속도·주기·문장·필터를 하나의 장치에서 처리하고, 필요한 장비로 안정적으로 분배하는 RP2040 기반 프로그래머블 하이브리드 버퍼입니다.
24 VDC2 INPUT / 4 OUTPUT00–99 DIP MODE
PRODUCT OVERVIEW
변환과 분배를 한 장치에서
처리하는 NMEA 인터페이스
IN-A와 IN-B의 두 계통 NMEA 0183 입력을 수신하고, 8핀 DIP 스위치로 선택한 모드에 따라 데이터를 처리한 뒤 네 계통으로 출력합니다. 선박 장비 교체·증설 시 발생하는 Baudrate, 출력주기, Talker ID 및 문장 구성 차이를 현장에서 간결하게 해결할 수 있습니다.
전송주기 변환
다운샘플링과 최근 문장 재출력을 통해 목적 장비에 맞는 출력주기를 구성합니다.
문장 변환
GPHDT를 HEHDT로 바꾸는 것처럼 Talker ID와 NMEA 문장을 변환합니다.
필터·문장 추가
필요 문장만 통과시키고 오류 문장을 제거하거나 사용자 요청 문장을 생성합니다.
SIGNAL FLOW
2계통 입력 · 프로그래머블 처리 · 4계통 출력
SPECIFICATIONS
주요 사양
모델명KCT-HB4P HYBRID BUFFER
전원DC 24 V
입력NMEA 0183, 2 channels (IN-A / IN-B)
출력NMEA 0183, 4 output ports (OUT-A / OUT-B 각 2계통)
프로세서Raspberry Pi Pico (RP2040)
모드 설정8-pin DIP switch, 00–99 scheme
지원 속도4800 / 9600 / 38400 / 115200 bps
주요 처리속도·주기·문장 변환, 필터링, 사용자 문장 추가
DIP MODE EXAMPLES
대표 모드 예시
PASS-THROUGH
입력 NMEA 문장을 변환 없이 출력
BAUD CONVERT
4800 → 9600 bps 전송속도 변환 예시
INTERVAL
1 Hz → 0.5 Hz 전송주기 변환 예시
SENTENCE
GPHDT → HEHDT Talker·문장 변환 예시
FILTER
HDT + RMC 문장만 선택 통과하는 예시
세부 입출력 사양 및 모드 구성은 납품 사양과 사용자 요청에 따라 변경될 수 있습니다.

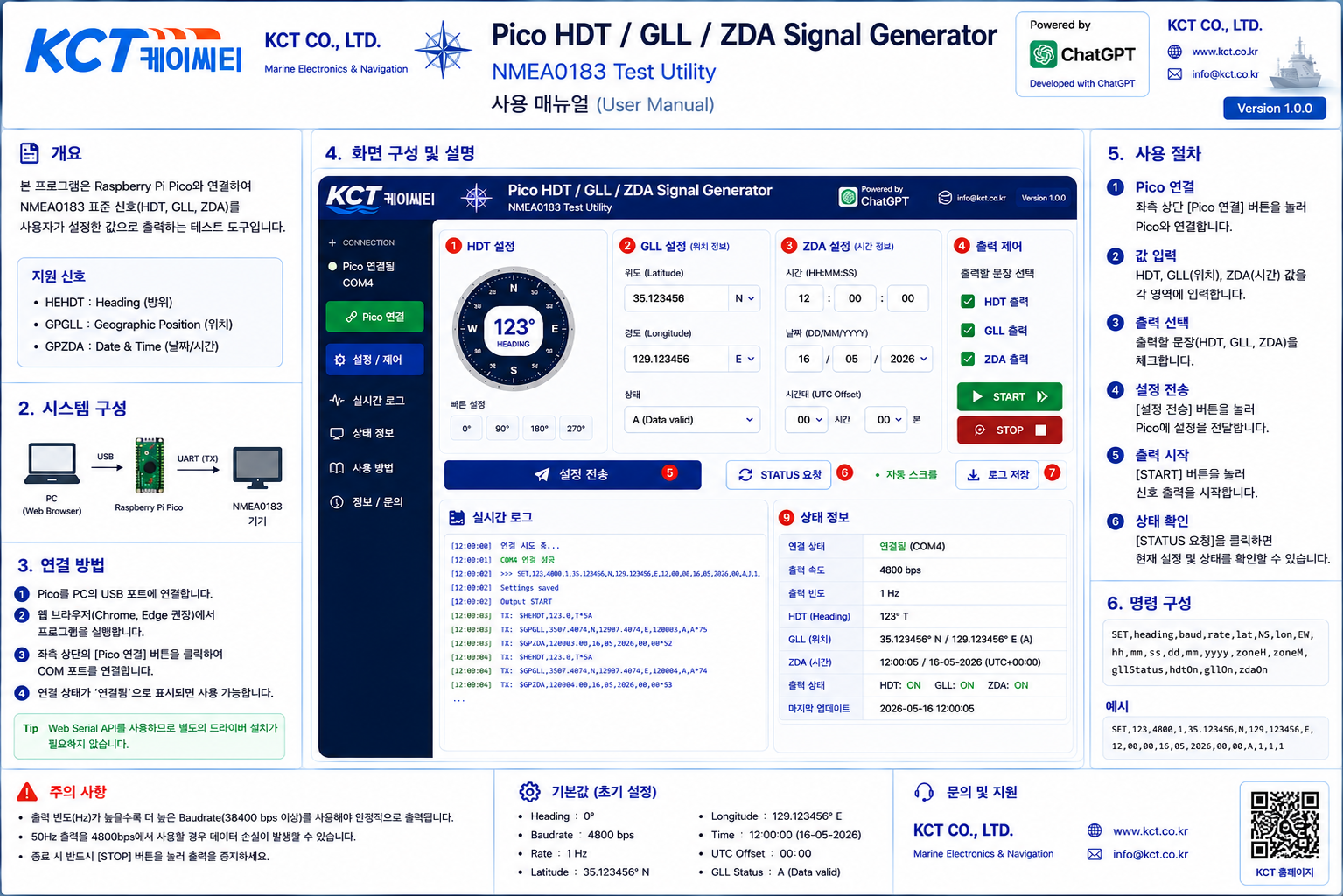

NMEA0183 TEST & COMMISSIONING UTILITY
HDT · GLL · ZDA 시험신호로
설치와 시운전을 더 정확하게

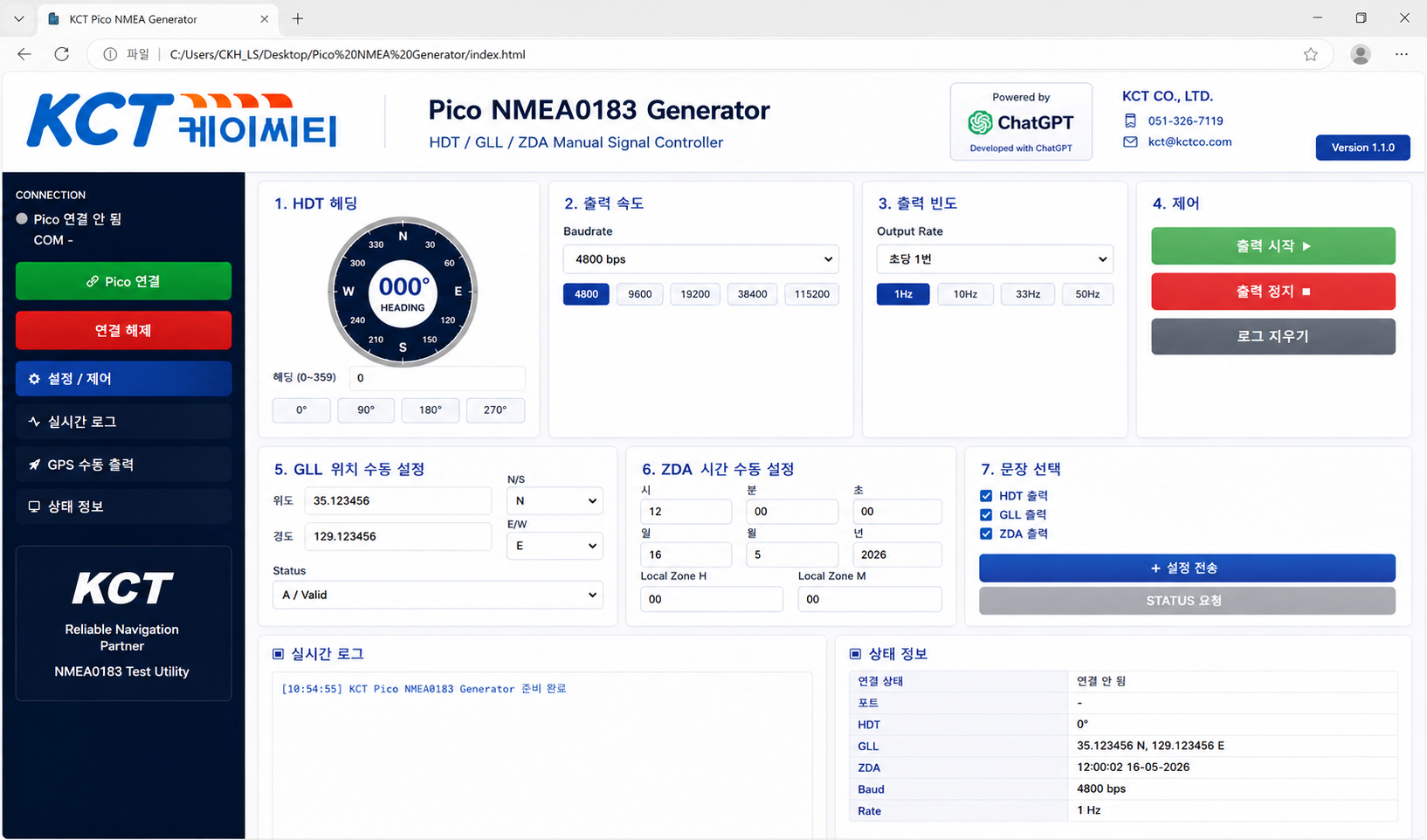

Raspberry Pi Pico와 PC 웹 브라우저를 연결해 방위, 위치, 날짜·시간 문장을 수동 생성할 수 있는 KCT 시험 유틸리티입니다. 출력 속도와 주기를 선택하고 실시간 로그와 현재 상태를 확인하여, HB4P의 변환·필터·분배 기능과 연결 장비의 수신 상태를 현장에서 점검할 수 있습니다.
HEHDT · HeadingGPGLL · PositionGPZDA · Date & Time4800–115200 bps1 / 10 / 33 / 50 HzWeb Serial API
