4채널 독립 입력
CH1부터 CH4까지 신호를 한 장치에서 동시에 수신합니다.
KCT UR SERIES
4채널 시리얼 신호를
USB 하나로 안정적으로

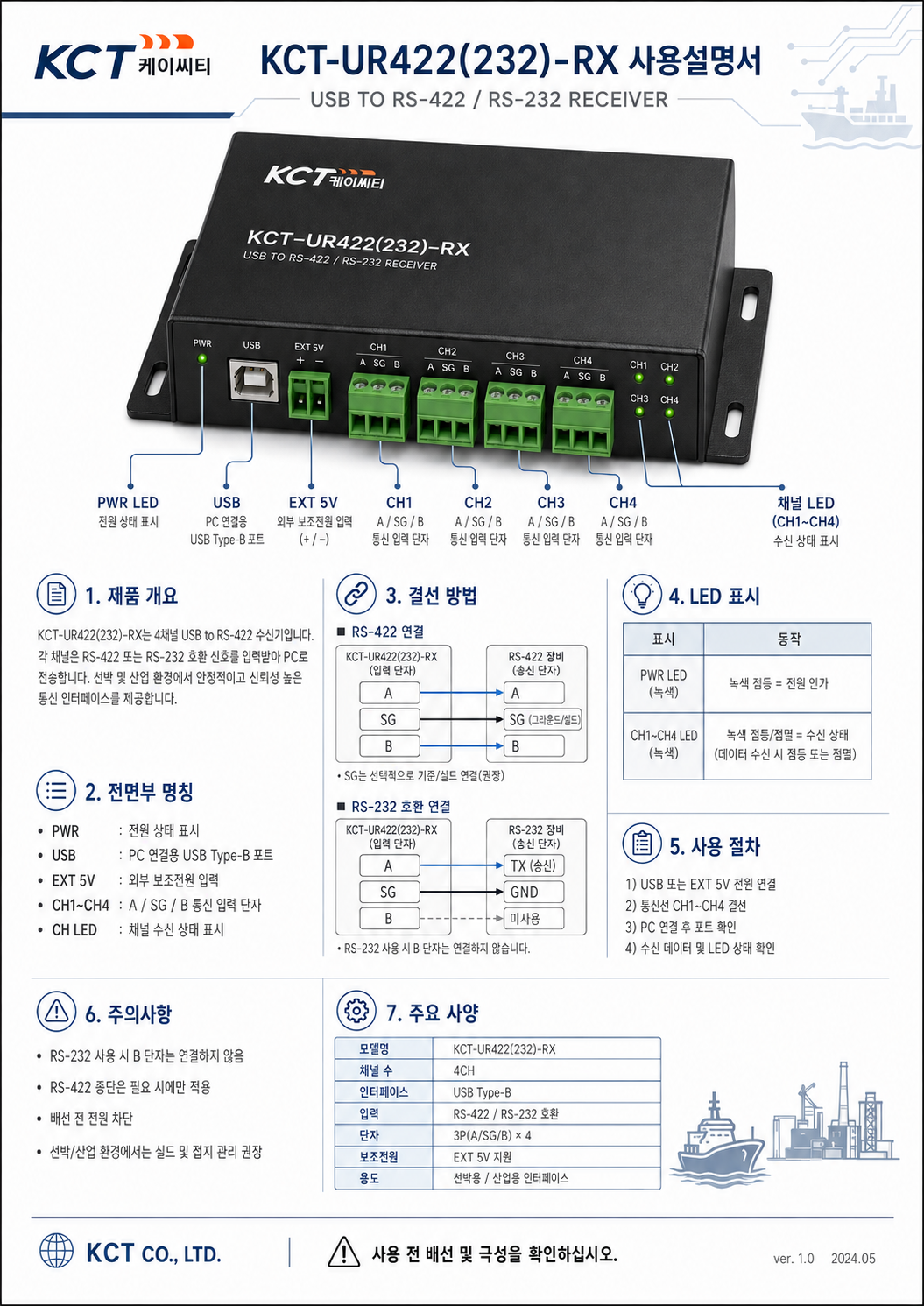

KCT-UR422(232)-RX는 RS-422 또는 RS-232 신호 4채널을 PC로 전달하는 선박·산업용 USB 수신 인터페이스입니다.
4 CHANNELRS-422 / RS-232EXT 5V
PRODUCT OVERVIEW
현장 배선과 운용을 고려한
견고한 4채널 인터페이스
각 채널은 A/SG/B 방식의 분리형 터미널 블록을 사용해 설치와 유지보수가 편리합니다. USB 5V 전원과 외부 5V 보조전원을 지원하며, 전원 및 채널별 수신 상태를 전면 LED로 즉시 확인할 수 있습니다.
RS-422 / RS-232 호환
현장 장비의 통신 방식에 맞춰 채널별 입력을 구성합니다.
외부 5V 보조전원
PC USB 전원이 부족한 환경에서도 안정적인 운용을 지원합니다.
전면 상태 표시
PWR 및 채널별 LED로 전원과 데이터 수신 상태를 확인합니다.
SPECIFICATIONS
주요 사양
모델명KCT-UR422(232)-RX
채널 수4CH
PC 인터페이스USB Type-B
통신 입력RS-422 / RS-232 호환
입력 단자3P (A / SG / B) × 4
보조 전원EXT 5V 지원
상태 표시PWR 및 CH1–CH4 LED
적용 분야선박·산업용 시리얼 데이터 수신
CONNECTION GUIDE
간결한 현장 결선
A → A, SG → SG, B → B로 연결합니다. SG는 환경에 따라 기준·실드 접지로 선택 적용합니다.
송신 장비 TX를 A에, GND를 SG에 연결하며 B 단자는 사용하지 않습니다.
USB 또는 EXT 5V 전원을 연결한 뒤 통신 배선 작업을 진행합니다.
